滾珠絲杠的滾珠循環方式分析
滾珠絲杠的是將螺桿軸與螺母滾道內裝進鋼珠后進行無限的滾動和循環的一種機械形式，從而產生將旋轉運動轉化為精確直線定位運動。為減少鋼珠在滾道內循環時產生的摩擦力矩，把絲桿和螺母滾道與鋼珠的線接觸設計成點接觸結構。

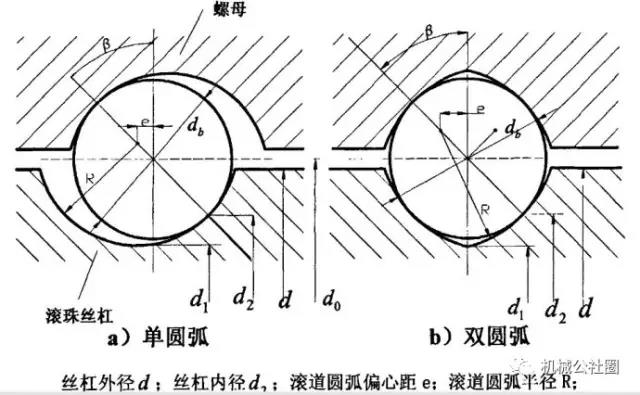

單圓弧制造工藝簡單；雙圓弧制造工藝復雜，但精度保持性、載荷性能好。雙圓弧截形軸向剛度大于單圓弧截形，機床上普遍采用雙圓弧截形的絲杠。
滾珠循環

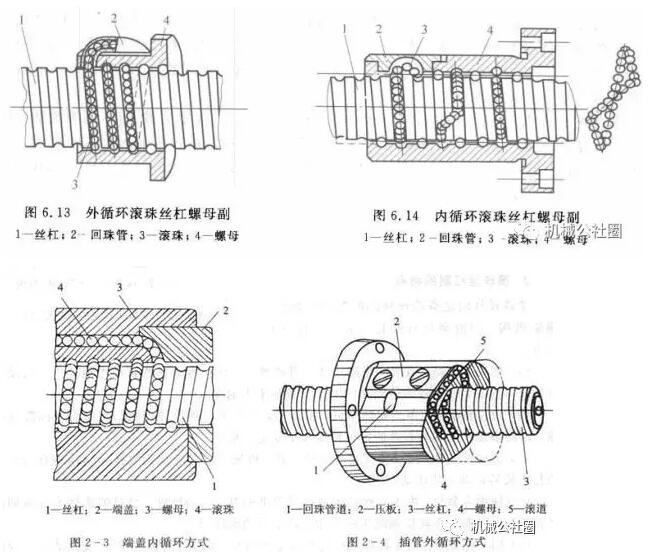

滾珠絲桿螺母內滾珠循環有典型的4種結構：
分別是：內循環、外循環、端蓋循環、蓋板循環

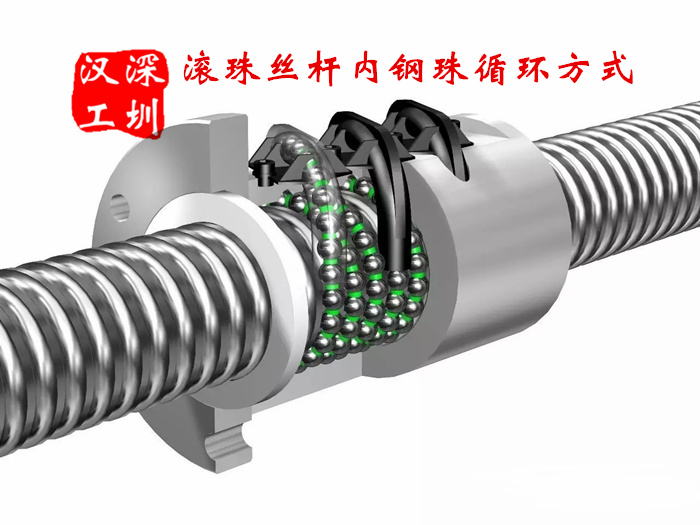

當絲杠相對于螺母旋轉時，絲杠的旋轉面經滾珠推動螺母軸向移動，同時滾珠沿螺旋形滾道滾動，使絲杠和螺母之間的滑動摩擦轉變為滾珠與絲杠、螺母之間的滾動摩擦。滾珠通過回珠管從一端重新回到另一端。
特點
由此可看出，端蓋式由于在同等螺母長度內，能有更多的滾珠，因此絲桿的性能更好。
