滾珠絲桿支撐座 軸承座
說明：產品資料pdf+cad+3d等圖紙請聯系客服索取，謝謝!

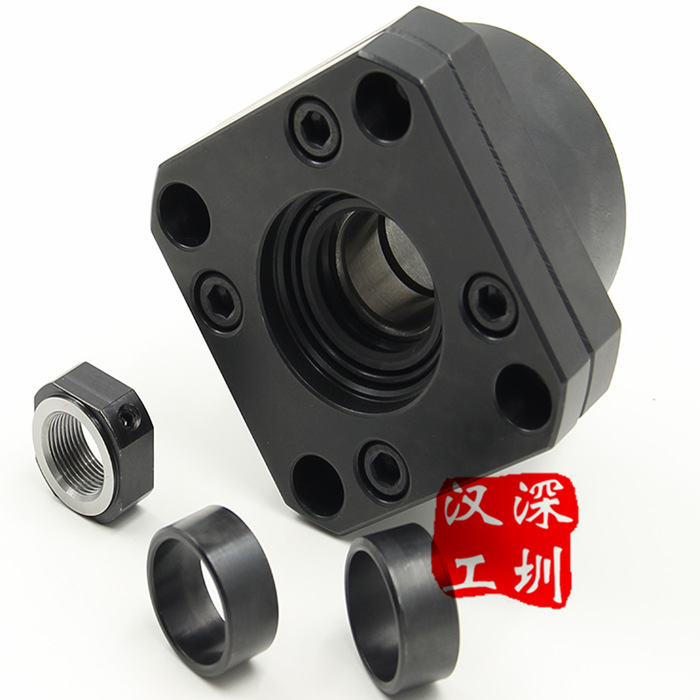

滾珠絲桿支撐座是連接絲桿和電機的軸承，構造與特長對標準滾珠螺桿庫存品的軸端成品，預備了標準化的支撐單元EK、EF型，對一般滾珠螺桿預備了標準的支撐單元BK、BF型。固定側的支撐單元裝有經預壓調整的JIS5級的角接觸球軸承。特別是在EK6、8的超小型式中，裝有為超小型滾珠螺桿所開發的接觸角45°的超小型角接觸球軸承，能獲得高剛性、高精度的穩定的回轉性能。

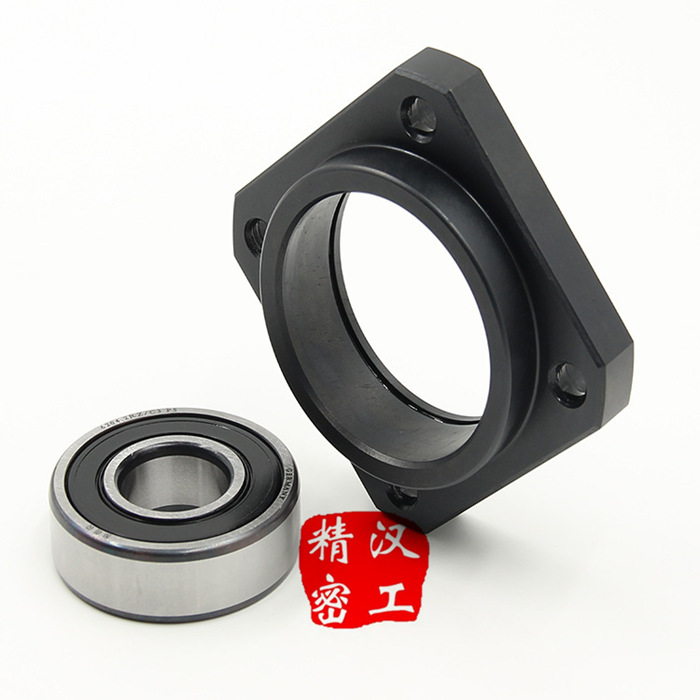

支撐側的支撐單元使用深溝球軸承。支撐單元EK、BK型的內部軸承中裝入了適量的鋰皂基潤滑脂，用特殊密封墊圈進行密封，能直接安裝，長期使用。
（1）最佳軸承的采用
考慮到與滾珠螺桿在剛性上的均衡，使用高剛性低扭矩的角接觸球軸承（接觸角30°、自由組合）。同時，超小型支撐單元EK6、8裝有為超小型滾珠螺桿所開發的超小型角接觸球軸承。這種軸承接觸角是45°，球徑小、球數多，是具有高剛性、高精度的超小型角接觸球軸承，能獲得穩定的回轉性能。
（2）支撐單元的形狀

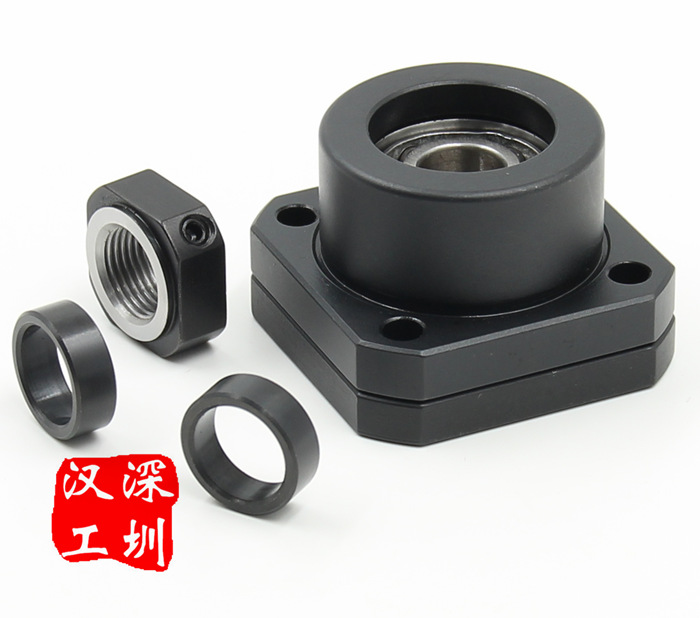

支撐單元有角型和圓型系列，可根據用途選擇。
（3）小型且安裝簡便
支撐單元是考慮了安裝周圍空間的、小體積的設計。同時，裝入了經過調整預壓的軸承，交貨后就可直接進行裝配，既降低了裝配工時，又可提高裝配精度
（4）滾珠絲桿常用規格
1. 絲杠支撐座－ FK，規格與 THK相同。為滾珠絲杠兩側專用支撐座。
2. 重負荷支撐座－ WBK，規格與 NSK相同。為滾珠絲杠兩側專用重負荷型支撐座。
3. 螺母支座－ MGD滾珠絲杠用的標準螺母支撐座。
4. 螺帽支座－ MC滾珠絲杠用的標準螺母支撐座。
2. 重負荷支撐座－ WBK，規格與 NSK相同。為滾珠絲杠兩側專用重負荷型支撐座。
3. 螺母支座－ MGD滾珠絲杠用的標準螺母支撐座。
4. 螺帽支座－ MC滾珠絲杠用的標準螺母支撐座。

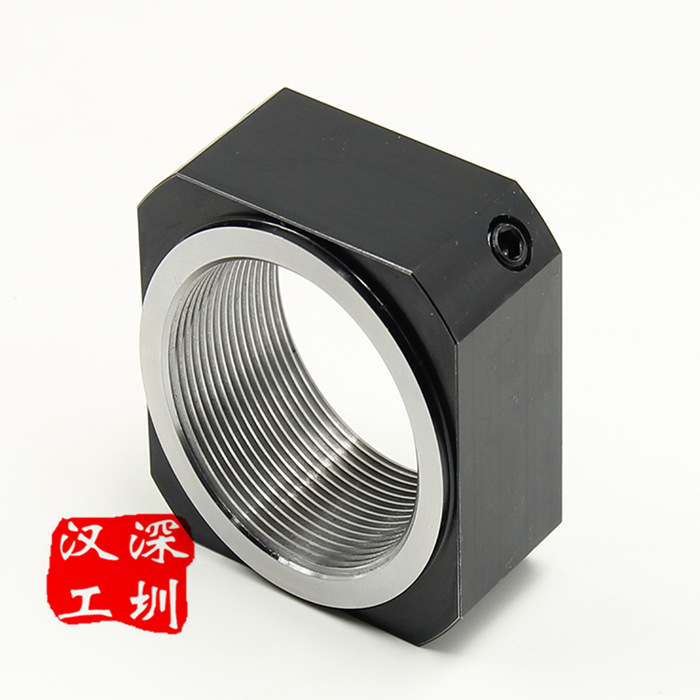

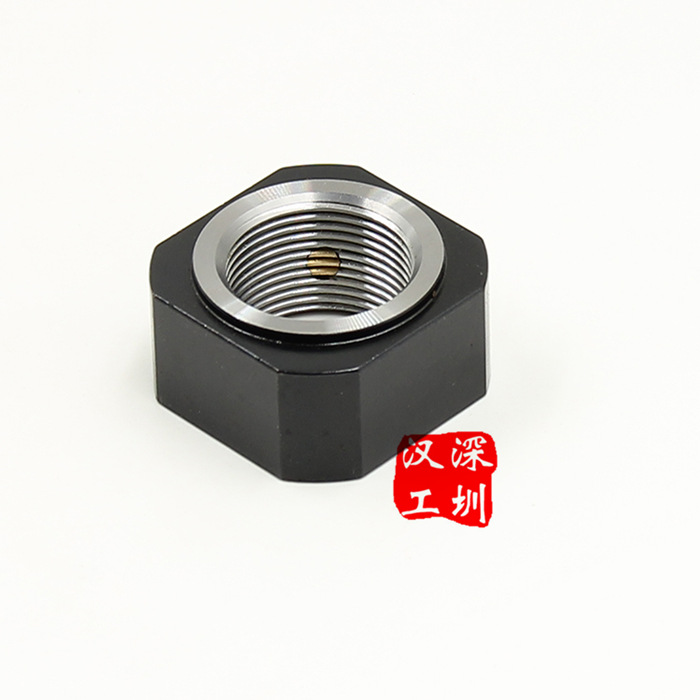

5. 鎖固螺帽（ RN）,規格與 THK相同。
6. 絲杠支撐座－ AK，規格與 THK相同。

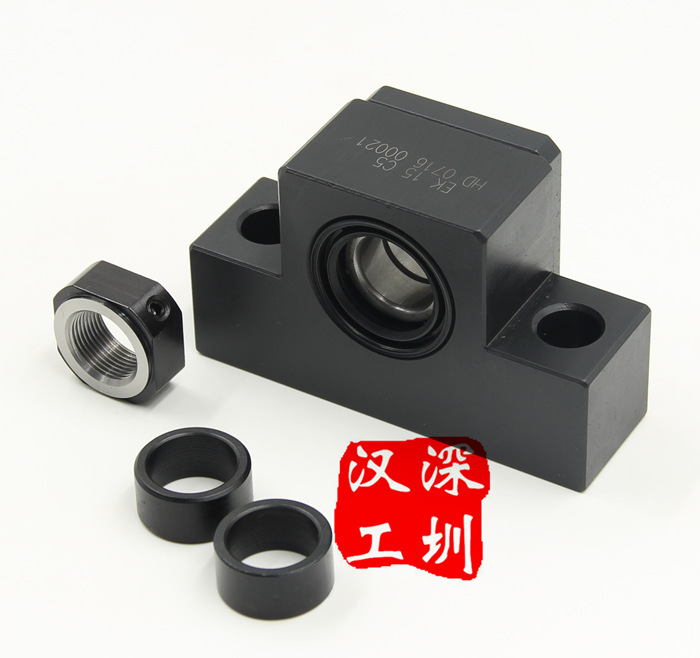

7. 絲杠支撐座－ EK，規格與 THK相同。
8. 絲杠支撐座－ BK，規格與 THK相同。
6. 絲杠支撐座－ AK，規格與 THK相同。
7. 絲杠支撐座－ EK，規格與 THK相同。
8. 絲杠支撐座－ BK，規格與 THK相同。
